Ao observar a imagem de um scanner de bagagem de raio-X de um aeroporto, você poderá notar áreas laranja, azuis e verdes. Mas o que significam essas cores do scanner de raios X?
O Código de cores do scanner de bagagem de raio X (também chamado de código de cores) ajuda os operadores de segurança a distinguir diferentes categorias de materiais. Em muitos sistemas de energia dupla, o laranja normalmente representa materiais orgânicos, o azul indica materiais de alto número atômico, como metais, e o verde representa materiais intermediários ou certas combinações de materiais sobrepostos.
Compreender essas cores ajuda a explicar como os sistemas de triagem de bagagem interpretam diferentes materiais, embora o mapeamento exato de cores dependa do scanner e de suas configurações de exibição.
Laranja: Geralmente representa materiais orgânicos, como roupas, alimentos, papel e muitos plásticos.
Azul: Geralmente indica metais e outros materiais com números atômicos efetivos relativamente altos.
Verde: Freqüentemente representa materiais intermediários, como certos objetos de vidro e alumínio, ou regiões de materiais mistos.
Áreas escuras ou opacas: Pode indicar forte atenuação de raios X, onde o scanner tem dificuldade em exibir detalhes internos.
Codificação de cores: Ajuda os operadores a distinguir categorias de materiais, mas a identificação de objetos requer interpretação adicional da imagem.
A exibição exata da cor depende da tecnologia de imagem e da configuração do software do scanner de bagagem por raios X.
Os modernos scanners de bagagem de raios X de dupla energia usam imagens codificadas por cores para ajudar os operadores a distinguir diferentes categorias de materiais.

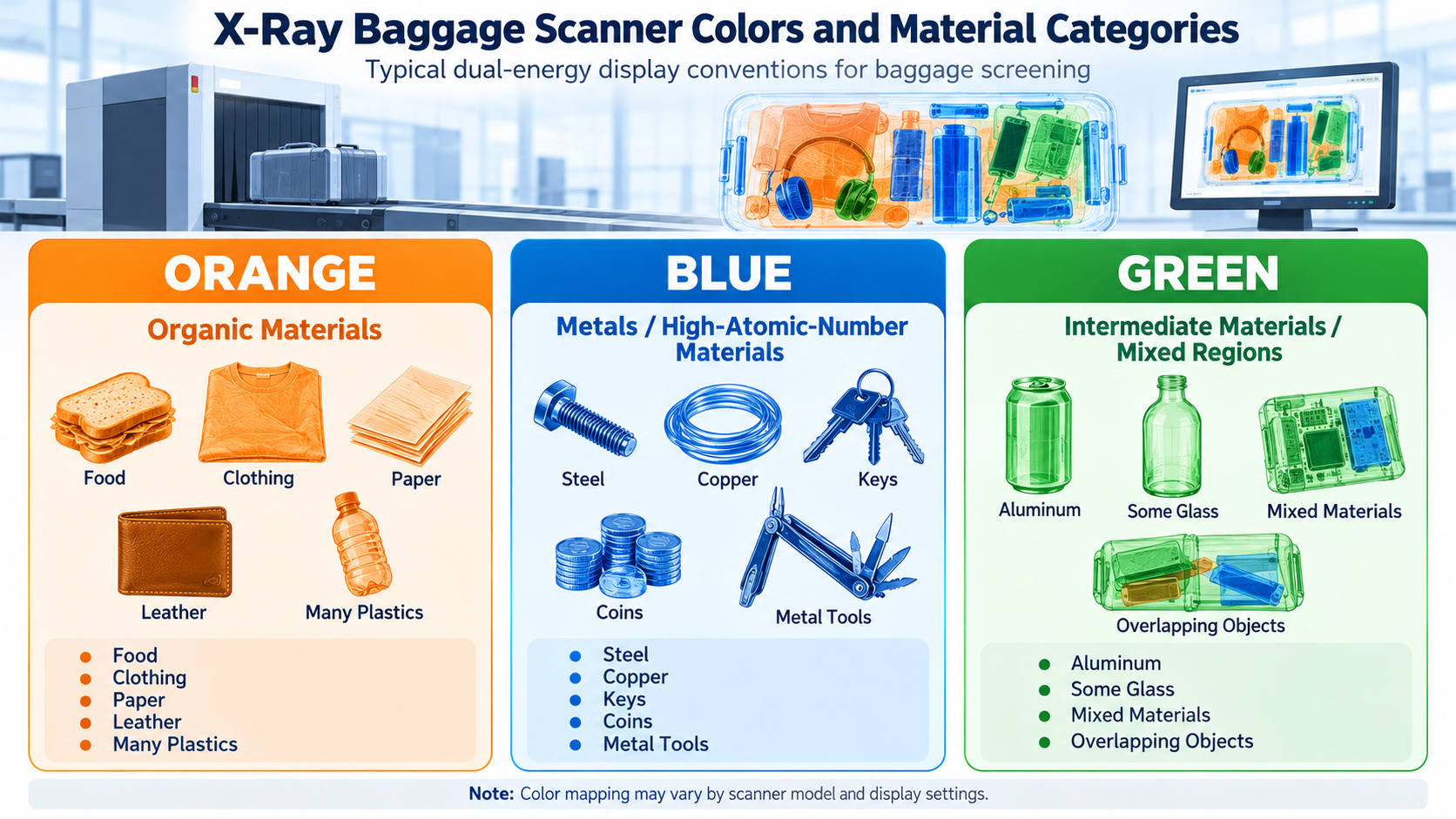

As três cores mais comumente reconhecidas são laranja, azul e verde.
| Cor do Raio X | Categoria de material típica | Exemplos comuns |
|---|---|---|
| Laranja | Materiais orgânicos ou de baixo número atômico efetivo | Roupas, papel, alimentos, couro, muitos plásticos |
| Azul | Materiais com números atômicos de alta eficiência | Aço, cobre, ferramentas metálicas, moedas |
| Verde | Materiais intermediários ou certas combinações de materiais | Alumínio, algum vidro, certos materiais inorgânicos |
| Preto / Muito Escuro | Áreas fortemente atenuantes ou mal penetradas | Regiões de material espesso ou denso |
Nota: Estas são convenções de cores típicas para sistemas de raios X de energia dupla. As cores e limites reais dependem do fabricante do equipamento e das configurações de exibição.
Estas classificações de cores são consistentes com os princípios de discriminação de materiais descritos no Diretrizes da UE para mapeamento de cores em raios X. As diretrizes descrevem como os sistemas de raios X podem distinguir categorias de materiais usando faixas efetivas de números atômicos e imagens codificadas por cores. No entanto, a representação real das cores pode variar dependendo do scanner e das configurações de exibição.
O código de cores do scanner de bagagem é um sistema visual usado para exibir diferenças de materiais em imagens de triagem de raios X. É comumente associado a sistemas de inspeção de bagagem por raios X de dupla energia, às vezes chamados de XBIS (Sistemas de Inspeção de Bagagem por Raios X).
Em muitos sistemas, o laranja representa materiais orgânicos, o azul indica materiais com maior número atômico e o verde identifica características de materiais intermediários. No entanto, os fabricantes de scanners podem usar diferentes paletas de exibição e configurações de discriminação de materiais.
As cores suportam a triagem de segurança, mas não podem determinar de forma independente a identidade exata ou o status de segurança de um objeto.
Laranja é uma das cores mais comuns exibidas em imagens de raios X de triagem de bagagem.
Em muitos sistemas de energia dupla, o laranja indica materiais com números atômicos efetivos relativamente baixos, incluindo muitas substâncias à base de carbono.
Exemplos comuns incluem:
Roupas e tecidos de algodão
Alimentos, frutas e salgadinhos embalados
Documentos e livros em papel
Carteiras e cintos de couro
Muitos produtos plásticos
Por exemplo, roupas, livros e embalagens de alimentos podem produzir regiões de cor laranja na tela do scanner.
No entanto, laranja não significa necessariamente que um item seja seguro ou inseguro. Diferentes materiais podem compartilhar características de raios X semelhantes.
Os operadores de segurança devem considerar a forma, localização, conteúdo sobreposto e outras informações da imagem do objeto.
O azul geralmente representa metais e outros materiais com números atômicos efetivos relativamente altos.
Esses materiais absorvem os raios X de maneira diferente de muitas substâncias orgânicas, permitindo que os sistemas de imagem de energia dupla lhes atribuam uma cor de exibição diferente.
Os exemplos podem incluir:
Objetos de aço
Componentes de cobre
Chaves e moedas metálicas
Certas ferramentas de metal
Peças metálicas dentro de equipamentos eletrônicos
Por exemplo, um conjunto de chaves pode aparecer em azul em um típico display de raios X de energia dupla.
No entanto, um dispositivo eletrónico contém vários materiais, pelo que a sua imagem pode incluir várias cores em vez de parecer inteiramente azul.
Importante: Azul indica características do material, não uma determinação automática de que um objeto é proibido.
Verde é comumente usado para exibir materiais com números atômicos efetivos intermediários ou certas combinações de materiais.
Ao contrário da explicação simplificada de que verde significa sempre uma mistura de substâncias orgânicas e inorgânicas, a interpretação é mais complexa.
Dependendo do equipamento, as áreas verdes podem corresponder a:
| Material ou Condição | Possível representação de raios X |
|---|---|
| Alumínio | Geralmente verde ou uma cor intermediária |
| Certos tipos de vidro | Pode parecer verde |
| Alguns materiais inorgânicos | Pode aparecer em faixas de cores intermediárias |
| Materiais sobrepostos | Pode produzir informações de cores mistas |
A aparência exata depende da composição do material, espessura, objetos sobrepostos e software de imagem.
É por isso que os operadores não devem confiar apenas na cor para identificar um objeto.
Além das categorias de materiais, o contraste da imagem e a atenuação dos raios X ajudam a explicar como os objetos aparecem na tela.
A aparência de uma imagem de raios X depende em parte da quantidade de radiação de raios X que passa através do objeto inspecionado.
Materiais mais espessos ou com maior atenuação geralmente reduzem a quantidade de radiação que atinge os detectores.
No entanto, se essas áreas aparecem mais claras ou mais escuras depende do modo de exibição do scanner, das configurações de contraste e do processamento de imagem.
| Fator de imagem | Efeito na imagem de raios X |
|---|---|
| Espessura do material | Maior espessura geralmente aumenta a atenuação dos raios X |
| Composição de materiais | Diferentes elementos absorvem os raios X de maneira diferente |
| Sobreposição de objetos | Vários objetos podem afetar a imagem exibida |
| Configurações de exibição | O brilho, o contraste e a apresentação das cores podem mudar |
Portanto, nem sempre é correto dizer que os objetos brilhantes são densos e os objetos escuros são claros.
A interpretação da imagem deve levar em conta as configurações de exibição do scanner e a tecnologia de discriminação de materiais.
Muitos scanners de bagagem modernos usam tecnologia de raios X de energia dupla.
Em vez de confiar apenas na quantidade total de absorção de raios X, os sistemas de energia dupla comparam como os materiais atenuam os raios X em duas faixas de energia diferentes.
Essas informações ajudam o software de imagem a estimar as características do material, incluindo o número atômico efetivo, e atribuir cores de exibição. Para uma explicação mais técnica, o Pesquisa de discriminação de materiais de raios X de dupla energia CSIR descreve como a tecnologia de imagem de raios X pode diferenciar materiais orgânicos, inorgânicos e metálicos usando atenuação dependente de energia e características do material.
O processo básico envolve:
Os raios X passam pela bagagem.
Os detectores medem a radiação transmitida.
O sistema processa medições de diferentes faixas de energia.
O software de discriminação de materiais estima as características dos materiais.
O scanner exibe uma imagem codificada por cores para interpretação do operador.
Este processo permite que o pessoal de segurança distinga amplas categorias de materiais de forma mais eficaz do que apenas com imagens convencionais em escala de cinza.
No entanto, o código de cores de dupla energia é mais uma ajuda à inspeção do que uma garantia de identificação precisa do material.
Para obter informações adicionais sobre a tecnologia de scanner, explore nosso Noções básicas e recursos do scanner de bagagem por raio X.
Um scanner de bagagem de raios X usa um gerador de raios X, sistema de transporte, detectores e software de processamento de imagem para inspecionar o conteúdo da bagagem.
O processo de inspeção é projetado para produzir uma imagem interna sem exigir rotineiramente a abertura do saco.
O processo típico de digitalização inclui seis etapas:
Colocação de bagagem: O item é colocado na esteira transportadora.
Movimento do transportador: A esteira transporta a bagagem pelo túnel de inspeção.
Geração de Raios X: A fonte de raios X direciona a radiação através da bagagem.
Detecção de sinal: Os detectores medem os raios X que passam pelos objetos inspecionados.
Processamento de imagem: O software converte os sinais do detector em uma imagem de inspeção.
Revisão de imagem: Pessoal de segurança treinado avalia a imagem e determina se é necessária inspeção adicional.
Os principais componentes e suas funções estão resumidos abaixo.
| Componente | Função principal |
|---|---|
| Gerador de raios X | Produz os raios X usados durante a inspeção |
| Correia transportadora | Move a bagagem através do túnel de digitalização |
| Sistema Detector | Mede sinais de raios X transmitidos |
| Software de processamento de imagem | Produz e aprimora a imagem de inspeção |
| Visor do Operador | Apresenta a imagem para triagem de segurança |
Para saber mais sobre o processo de inspeção, leia nosso Princípio de funcionamento do scanner de bagagem por raio X.
A codificação por cores ajuda os operadores a distinguir categorias de materiais e a interpretar imagens complexas de bagagem.
Seus principais benefícios incluem:
Apoiando uma interpretação visual mais rápida de diferenças materiais
Ajudando a distinguir características de materiais orgânicos e inorgânicos
Melhorar a apresentação de objetos sobrepostos ou complexos
Apoiar a análise de imagens durante a inspeção de segurança
Alguns scanners também incluem funções de aprimoramento de imagem, como ajuste de contraste, realce de material e modos de exibição alternativos.
Mesmo com esses recursos, os operadores treinados devem avaliar mais do que apenas a cor ao tomar decisões de inspeção.
Não. Embora o laranja, o azul e o verde sejam amplamente reconhecidos na triagem de bagagens com raios X de energia dupla, nem todos os scanners usam exatamente o mesmo mapeamento de cores.
As diferenças podem surgir de:
Fabricante de equipamentos
Tecnologia de imagem de energia única ou dupla
Algoritmos de processamento de imagem
Modos de exibição e configurações de contraste
Limiares de discriminação material
Alguns sistemas também usam cores adicionais ou funções especializadas de aprimoramento de imagem.
Portanto, ao interpretar uma imagem específica do scanner, a documentação operacional e as orientações de treinamento do fabricante devem ter prioridade sobre as tabelas de cores gerais.
Em muitos scanners de bagagem de raios X de energia dupla, o laranja representa materiais orgânicos, o azul indica metais e outros materiais de alto número atômico e o verde mostra materiais intermediários ou certas combinações de materiais. As cores exatas variam de acordo com o sistema.
Não. Laranja descreve uma característica geral do material, e não se um item é seguro ou permitido. O pessoal de segurança considera múltiplas características da imagem ao inspecionar a bagagem.
As áreas que atenuam fortemente os raios X podem parecer muito escuras ou opacas em determinados modos de exibição. Sua aparência também depende das configurações de imagem e contraste do scanner.
Não. Os scanners de raios X produzem imagens com base na transmissão de radiação e nas características do material. A sobreposição de objetos, a composição do material e as capacidades do equipamento podem afetar a clareza da exibição do conteúdo.
As roupas não tornam um item invisível para um scanner de raios X. No entanto, a interpretação da imagem de raios X depende de vários fatores, incluindo objetos sobrepostos, características do material e capacidades técnicas do scanner.
Sim. Os sistemas de raios X de gabinete de triagem de segurança geralmente são seguros para dispositivos eletrônicos comuns, incluindo smartphones, laptops e tablets. De acordo com o Orientação da FDA dos EUA sobre sistemas de raios X de gabinete, a dose de raios X recebida durante a triagem de segurança normal não prejudica os equipamentos eletrônicos.
Não. Diferentes fabricantes e sistemas podem usar diferentes paletas de cores, limites ou modos de exibição de imagens. Os operadores devem seguir a documentação relevante do equipamento.
Muitos materiais orgânicos, incluindo chá, xampu e alguns produtos cosméticos, podem aparecer na cor laranja nas imagens do scanner de bagagem de raios X de energia dupla. No entanto, sua aparência real depende da composição, embalagem, espessura e configurações do scanner. Produtos contendo componentes metálicos ou inorgânicos podem apresentar cores adicionais.
XBIS significa Sistema de inspeção de bagagem por raio X. Em equipamentos XBIS de energia dupla, o código de cores ajuda a distinguir amplas categorias de materiais usando suas características de atenuação de raios X. As cores de exibição comuns incluem laranja, azul e verde, embora o mapeamento preciso varie entre os sistemas.
Compreensão Cores do scanner de bagagem de raio X ajuda a explicar como os sistemas modernos de triagem de segurança distinguem diferentes tipos de materiais.
Em muitos sistemas de energia dupla, o laranja normalmente indica materiais orgânicos, o azul representa metais ou materiais de número atômico superior e o verde está associado a características de materiais intermediários ou a certas combinações de materiais.
No entanto, as cores por si só não identificam itens específicos nem determinam se algo é perigoso. A interpretação confiável também depende do formato do objeto, da atenuação do material, da qualidade da imagem e do julgamento do operador.
No Safeway Inspection System, fornecemos equipamentos de inspeção de segurança por raios X para aplicações de triagem de bagagens e encomendas.
Explore nossas soluções de scanner de bagagem por raio X ou entre em contato com nossa equipe para saber mais sobre os recursos do equipamento e a tecnologia de discriminação de materiais.
