Rede de sistemas

O servidor da plataforma e o sistema de informações de segurança do ponto de verificação de segurança devem estar equipados com um interruptor Ethernet da camada 2 de nível industrial com uma taxa de transmissão de dados de 10 Mbps/100Mbps, e o Ethernet deve cumprir os regulamentos dos IEEE 802.3 e IEEE 802.3 U.

Equipamento do sistema

Equipamento central

O centro está equipado com estações de trabalho, servidores, comutadores de rede e assim por diante.

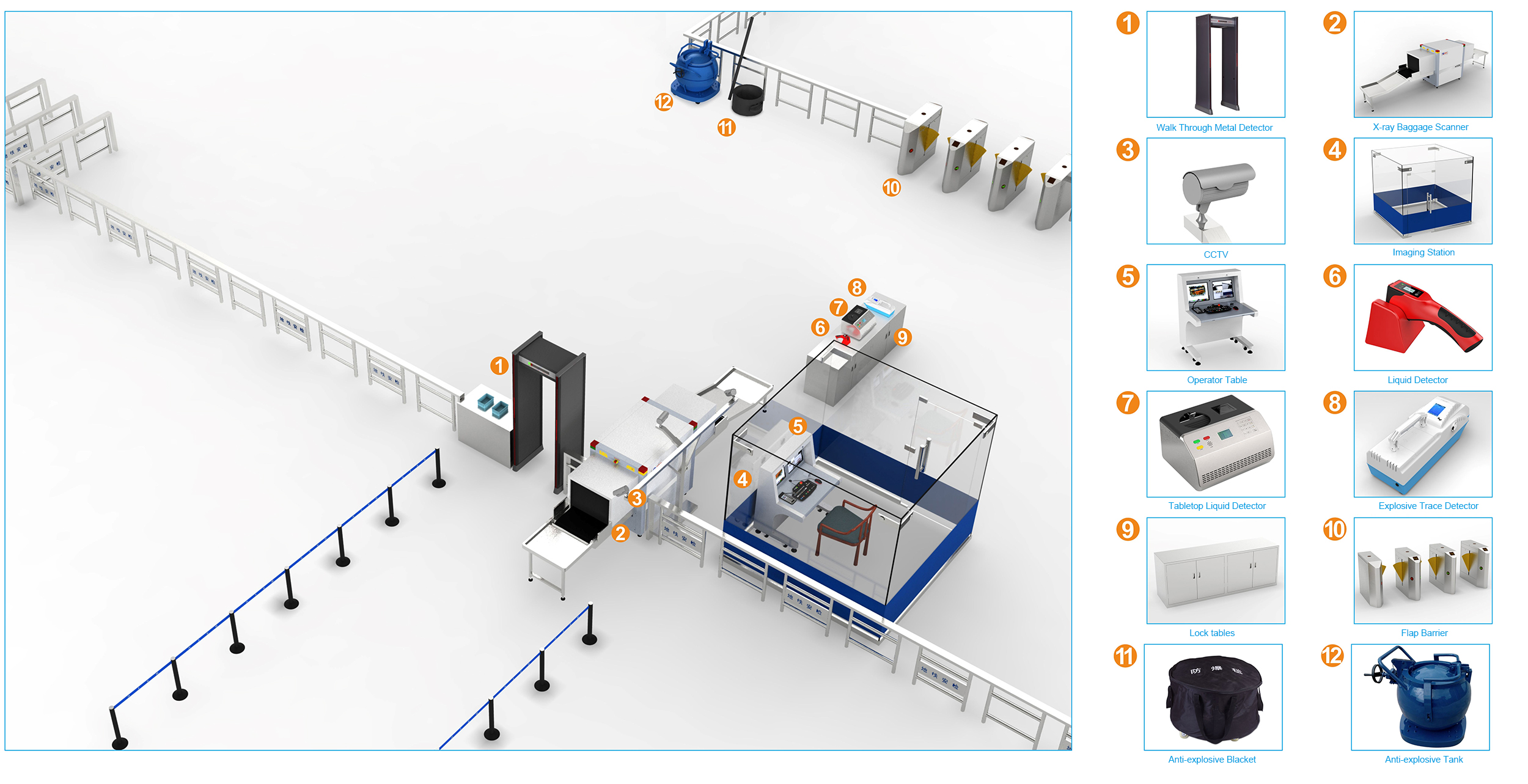

Equipamento de ponto de verificação de segurança convencional

Os pontos de verificação de segurança incluem: equipamento de inspeção de segurança de raios-X de canal de duas áreas duplas, terminal de exibição, instrumento inteligente de inspeção de contrabando perigosos, instrumento de inspeção de líquidos para desktop, tanque de armazenamento de mercadorias perigosas, cobertor à prova de explosão, detector de metais à mão, auxiliar Equipamento, sinais e identificação e outros equipamentos.

Switch Ethernet

Um interruptor é definido no centro, que conecta principalmente estações de trabalho, servidores e outros equipamentos.

Cada área de inspeção de segurança está equipada com um interruptor, que é conectado principalmente ao equipamento de inspeção de segurança de acesso, incluindo equipamentos de inspeção de segurança de raios-X de canal de duas áreas duplas, instrumento de inspeção de contrabandos perigosos inteligentes, instrumento de inspeção de líquidos para mesa, câmera de IP e câmera IP e Outros equipamentos.

Câmera HD

O ponto de verificação de segurança está equipado com duas câmeras na entrada e saída da bolsa do equipamento de inspeção de raios-X do tipo canal, usado para gravar passageiros quando colocam e pegam suas malas.

O sistema implanta um dispositivo de armazenamento de vídeo no ponto de verificação de segurança para armazenar as informações de vídeo da câmera e o tempo de armazenamento de vídeo não é inferior a 90 dias.

As câmeras são todas de câmeras de rede, e as câmeras e dispositivos de armazenamento de vídeo são conectados ao interruptor do ponto de verificação de segurança através da interface Ethernet de 10/100m.

Voice Prompter e Mini Stereo

O Pingba está equipado com um alto -falante externo no centro para alertar o operador central de um aviso precoce ou falha do equipamento no ponto de verificação de segurança.

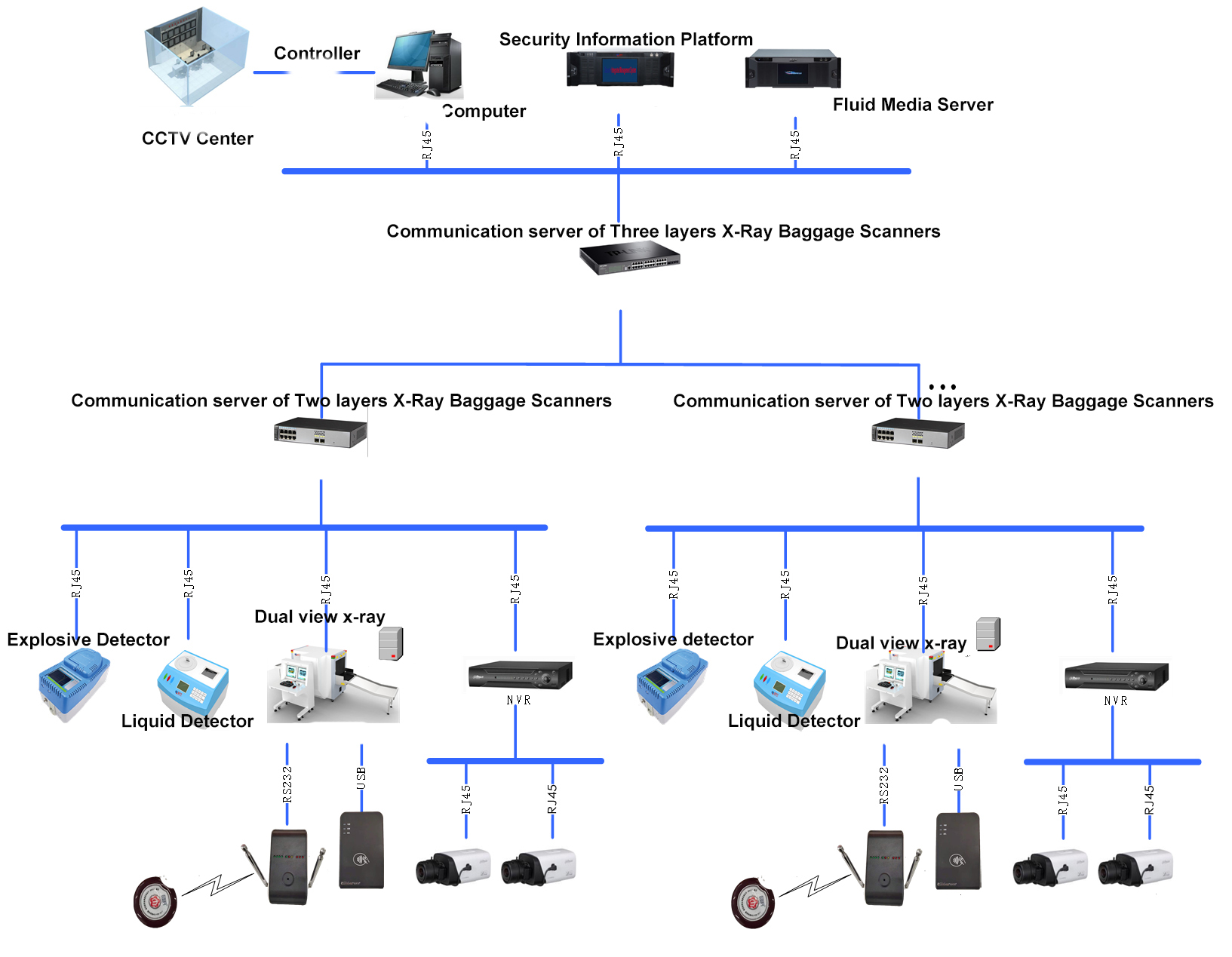

Diagrama de composição do sistema de segurança

A implantação do equipamento é dividida principalmente em dois níveis: pontos de verificação de segurança e centros de nível de linha, conforme mostrado na figura a seguir:

A máquina de inspeção de segurança no ponto de verificação de segurança da estação é usada como uma estação de trabalho de convergência, que agrega as informações da máquina de inspeção de segurança, um instrumento inteligente de inspeção de contrabando perigosos e o instrumento de inspeção de líquidos e o empurra para o servidor da plataforma. Depois de receber as informações enviadas pelo ponto de verificação de segurança, o servidor da plataforma de resultado da verificação de segurança executará a correlação de pacote de pessoa e a subestatística de dados e o monitoramento de status, para obter rapidamente o evento de crise de emergência no ponto de verificação de segurança e O vínculo oportuno com a polícia e a segurança pública à cena para processamento.

Compatibilidade

O servidor de julgamento de imagem do sistema, a estação de trabalho do julgamento da imagem, a estação de trabalho e outros sistemas garantem a compatibilidade das versões. A nova versão pode ser compatível com a versão antiga e o sistema de software pode ser compatível com dispositivos de hardware de diferentes versões. Os testes de compatibilidade são realizados quando o sistema é iniciado ou quando a versão é atualizada para garantir a estabilidade da operação.

1. Exibição de dados de tela grande

O conteúdo da tela inclui principalmente:

1) Exibição de dados em tempo real (número de pacotes passados, status do equipamento, dados do inspetor de segurança, login de inspetor de segurança, equipamento on-line, atualização dinâmica em tempo real)

2) Atualização de informações sobre alarme (janela pop-up para importantes bens perigosos: tempo de relatório, tipo de aviso, nome de verificação de segurança Nome/localização, informações do inspetor de segurança, informações de imagem de raio-x podem ser exibidas quando a máquina de inspeção de segurança avisar e ON- Site troca de vídeo)

3) Avaliação do status geral da operação (número de bens empacotados, número de contrabando, taxa de retenção de certificação, taxa de perda, taxa de detecção e classificação geral da estação)

2. Monitoramento no local da inspeção de segurança

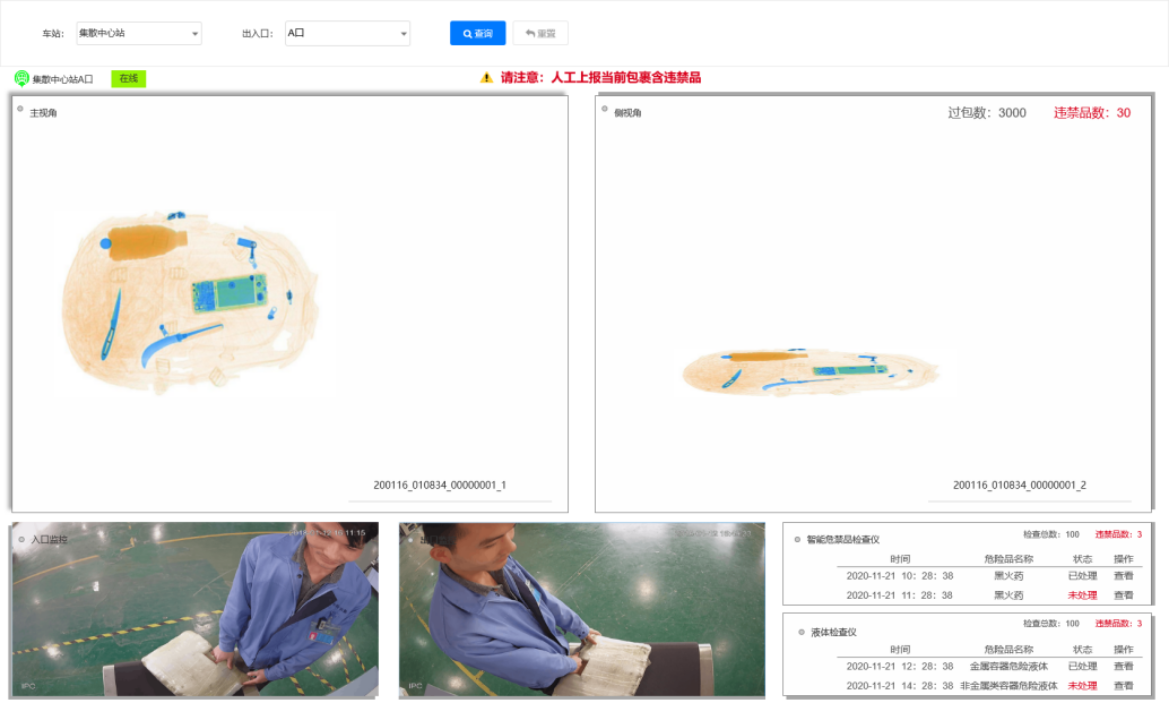

O sistema suporta a visualização e a visualização em tempo real das informações de inspeção de segurança no ponto de inspeção de segurança, incluindo informações sobre dados de dados em tempo real das máquinas de inspeção de segurança, instrumentos de inspeção de contrabandos perigosos inteligentes, instrumentos de inspeção líquida e vídeos de entrada e saída. A imagem digitalizada da máquina de inspeção de segurança e a imagem de vigilância por vídeo podem ser exibidas na mesma interface.

Ele pode monitorar o número em tempo real de pacotes passados ​​pela máquina de raios-X em cada ponto de seleção de segurança em tempo real e pode monitorar o número de pacotes passados ​​pela máquina de raios-X no dia de todos os pontos de verificação de segurança em Real tempo e atualize -o em tempo real.

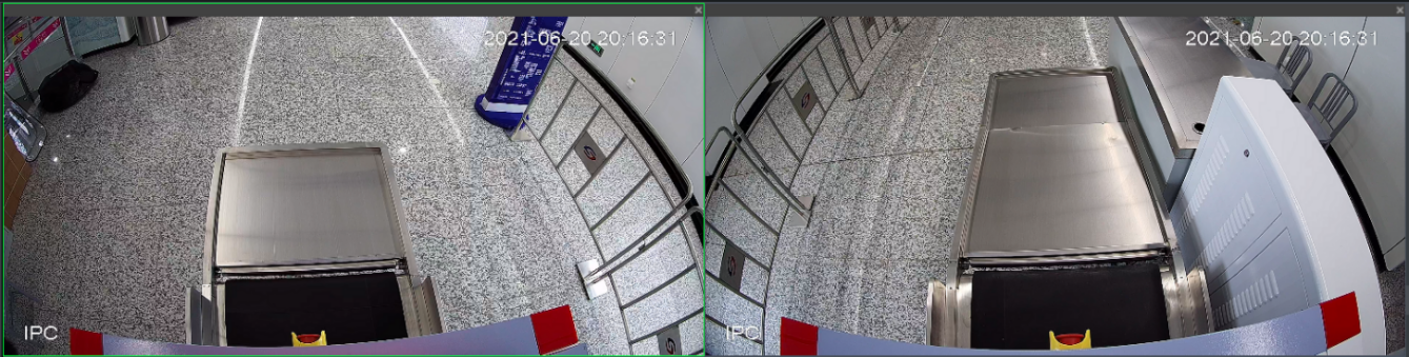

3. Acesso ao vídeo

No caso de uma disputa de inspeção de segurança, muitas vezes é necessário visualizar o vídeo e o sistema suporta a função de exibição de vídeo. As principais funções incluem monitoramento de vídeo em tempo real e recuperação de vídeo histórica

4. Segurança Verifique o armazenamento e análise de informações

O sistema armazena todos os registros de inspeção de segurança no banco de dados para revisão subsequente e análise estatística dos dados. Os principais dados brutos incluem os seguintes aspectos:

A máquina de inspeção de segurança registra o número de patchets em cada porta;

Registros de itens que passam pela máquina de inspeção de segurança, incluindo imagens de raios-X e dados de itens, monitoramento e aviso de contrabando, etc.;

Registros de descarte de contrabando;

Registros de inspeção de equipamentos, como instrumentos de inspeção de contrabando perigosos inteligentes, instrumentos de inspeção de segurança líquida, etc.

Com base nas informações acima, o fluxo de passageiros da estação ou linha em questão pode ser contado, e a regra de mudança do fluxo de passageiros em uma determinada entrada da estação pode ser analisada e prevista para fornecer uma base para o pessoal de inspeção de segurança providenciar turnos; Através da análise do contrabando, podemos saber qual a probabilidade de detectar certos tipos de contrabando em um local pode ser direcionado para configurar equipamentos e pessoal de segurança.

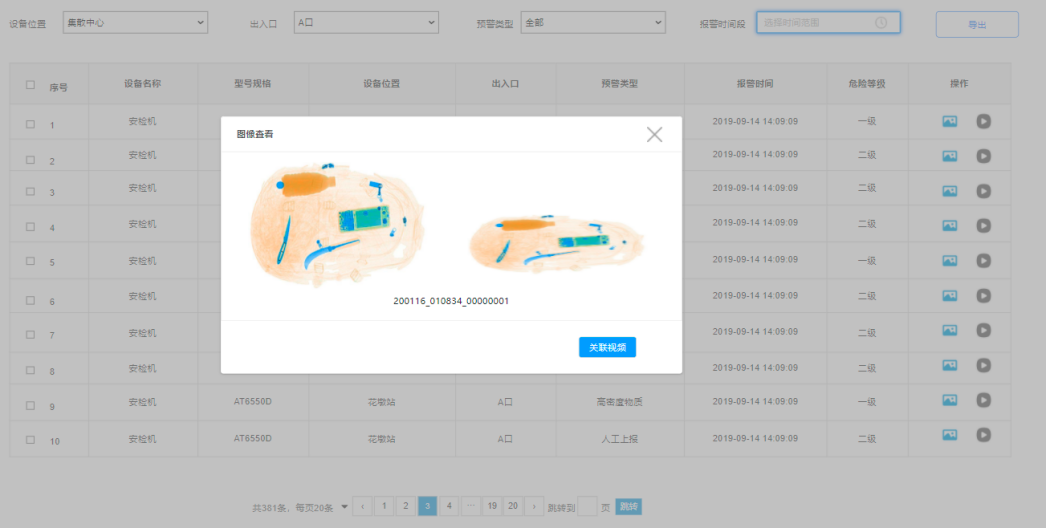

Registro de inspeção de segurança

Registro de scanner de bagagem de raio-x

 Bagagem através de informações de máquinas de raios-X, estação, entrada e saída, tempo, imagem de raio-x, tipo de aviso.

 Pesquise de acordo com as informações como horário de início, horário de término, estação, entrada e saída e tipo de aviso.

 Você pode visualizar os detalhes do registro, digitalizar fotos e o vídeo da câmera correspondente ao registro de inspeção de segurança.

 Os registros de segurança podem ser exportados.

Registro de inspeção de explosivo inteligente e detector de rastreamento de narcóticos

 Registros de detecção de detector de líquidos, incluindo estações, entradas e saídas, tempo, tipo de aviso.

 Pesquise de acordo com as informações como horário de início, horário de término, estação, entrada e saída e tipo de aviso.

 Os registros de segurança podem ser exportados.

Registros de detector de traços líquidos perigosos

 Registros de detecção de detector de líquidos, incluindo estações, entradas e saídas, tempo, tipo de aviso.

 Pesquise de acordo com as informações como horário de início, horário de término, estação, entrada e saída e tipo de aviso.

 Os registros de segurança podem ser exportados.

Registro de alarme de uma chave

Relatório de um relatório de uma chave Registro de alarme, incluindo estação, entrada e saída, tipo de aviso e tempo de alarme.

 Pode ser pesquisado de acordo com informações como horário de início, horário de término, estação, entrada e saída.

 O registro de alarme de uma chave pode ser exportado.

Análise Estatística

Estatísticas do scanner de raios X de inspeção de segurança

 Estatísticas dos pacotes de verificação de segurança, incluindo estações, entradas e saídas, o número de pacotes passados, o número de contrabando e o número de relatórios manuais.

 Pode ser pesquisado de acordo com informações como horário de início, horário de término, estação, entrada e saída.

 Pode exportar as estatísticas dos pacotes de verificação de segurança.

Estatísticas sobre a inspeção do detector de traços explosivos e de narcóticos

 Estatísticas inteligentes de inspeção de contrabando, incluindo estações, entradas e saídas, o número de packages, o número de contrabando, o número de explosivos detectados, o número de agentes de guerra química detectados, o número de gases venenosos industriais e o número de substâncias radioativas.

 Pode ser pesquisado de acordo com informações como horário de início, horário de término, estação, entrada e saída.

 Pode exportar estatísticas inteligentes de inspeção de contrabando.

Estatísticas de detector de traços líquidos perigosos

Statistics Estatísticas de inspeção líquida, incluindo estações, entradas e saídas, o número de mercadorias empacotadas, o número de contrabando, o número de contrabando líquido em recipientes de metal e o número de recipientes não metálicos em contrabando líquido.

 pode ser pesquisado de acordo com informações como horário de início, horário de término, estação, entrada e saída.

 As estatísticas de inspeção líquida podem ser exportadas.

Estatísticas de alarme de uma chave

Estatísticas de um alarme de chave, incluindo estações, entradas e saídas e tempos de alarme de uma chave.

 pode ser pesquisado de acordo com informações como horário de início, horário de término, estação, entrada e saída.

 As estatísticas de alarme de uma chave podem ser exportadas.

-------------------------------------------------------- ---------------------------------

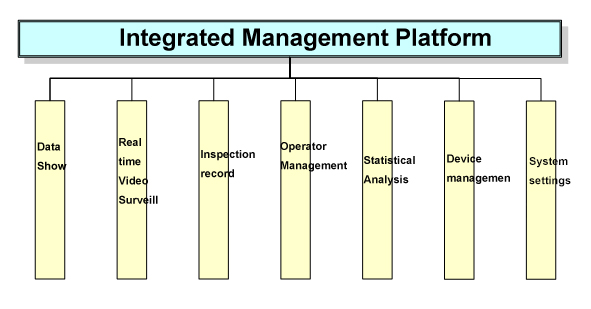

Mais funções:

5. Gerenciamento de inspetores de segurança

6. Avaliação e análise do pessoal de inspeção de segurança

7. Análise das operações gerais

8. Gerenciamento de equipamentos de inspeção de segurança

9. Configuração do sistema

10. Conectando -se com outras interfaces do sistema

11. Resposta de emergência e comando conjunto
